浩辰CAD看圖王是一款可進行云批注、標注、導出PDF/JPG、 圖紙比較、繪圖、修改、表格、測量、圖層管理功能的CAD看圖工具，軟件功能強大，實用性強。使用浩辰CAD看圖王的小伙伴們都知道，浩辰CAD看圖王的測量功能十分完善，今天小編就來教大家如何進行多線段測量，下面就跟著小編一起看看吧。
浩辰CAD電腦版如何多線段測量

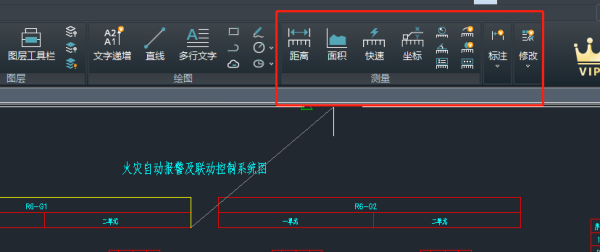

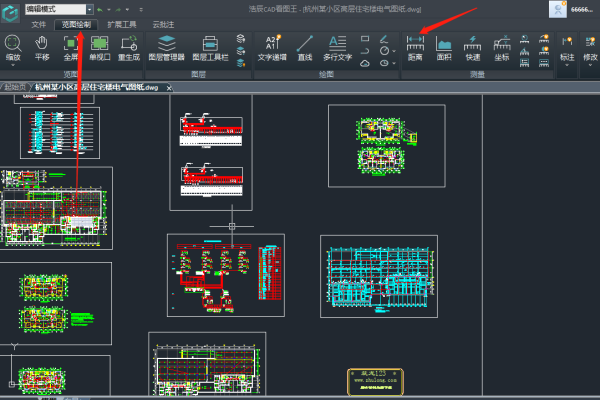

1. 在浩辰CAD看圖王電腦版界面上方點擊【覽圖繪制】，在【覽圖繪制】菜單欄中選擇【距離】測量;

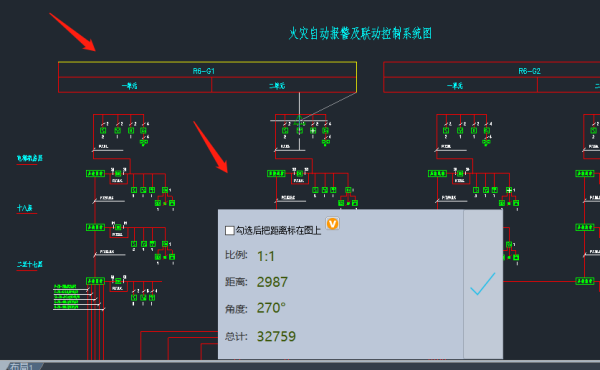

2. 在界面中選擇需要測量長度的多線段的各個拐點，選擇后的多線段部分呈現黃色;

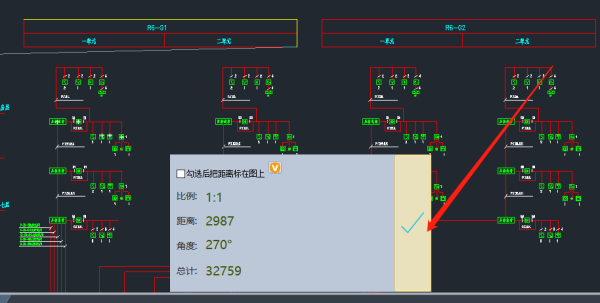

3. 選擇所以的多線段拐點之后回車，被測量的多線段呈現黃色虛線，界面下方的測量對話框中總計顯示的就是該多線段的總長度了。
浩辰CAD圖紙常見測量方法集錦
1. 距離測量：選擇需要測量距離的兩個端點即可;
2. 面積測量：選擇需要測量面積的各個頂點，組成一個封閉的圖形即可;
3. 快速測量：選擇快速測量后，鼠標放置在實體范圍內就能測出相應的數據，比如鼠標放置在矩形內部就顯示出矩形的長寬;
4. 坐標測量：點擊需要測量的坐標的點即可;
5. 半徑測量：點擊需要測量的半徑的圓或者圓弧即可;
6. 角度測量：點擊選擇需要測量的角度的兩條邊即可;
7. 弧長測量：點擊需要測量的圓弧即可;
8. 圓面積測量：點擊需要測量的圓即可;
9. 測量記錄：只要是在測量的過程中勾選了界面下方測量的對話框右側的勾選項，那么測量的結果就會保存下來，并可以將其導出Excel表格。
浩辰CAD測量小知識

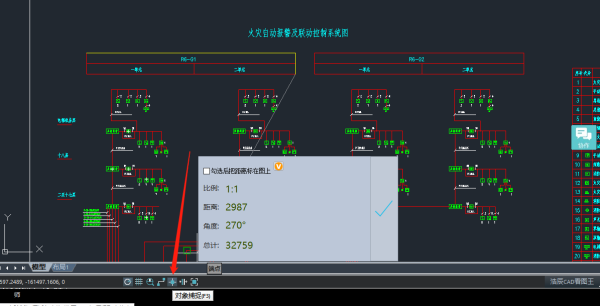

1. 測量的時候再【編輯模式】下，打開界面下方的【對象捕捉】，可以讓測量更加快速和準確;
2. 測量的時候可以在【標注樣式】里面設置測量的比例以及單位;
3. 測量對話框中前兩行的距離和角度指的都是測量最后一段的距離和角度;
以上是本次小編帶來的全部內容了，希望可以幫助到大家。
