無名創新飛控開源地面站官方版是一款為廣大自研飛控開發者、電子發燒友們專門開發的多功能上位機軟件，無名創新飛控開源地面站官方版支持狀態顯示、參數調試、波形顯示、數據導入導出、虛擬遙控器、一鍵起飛、降落、SDK控制、采用QT開發，軟件持續更新。

功能介紹

      1、主界面介紹與串口配置

      無名創新地面站官方版發布采用免安裝的方式，用戶在官方下載地面站后，直接解壓后點擊NGroundStation.exe運行即可，同路徑文件夾下后綴為.dll依賴庫文件不得隨意刪除，否則點擊運行時，會報缺少xxx.dll文件。

      用戶打開地面站后進入如下主界面，導航欄有無名創新團隊介紹與軟件使用幫助，主界面有各個功能模塊。首先第一步先點擊配置串口：

      點擊后軟件會自動搜索當前電腦可用的串口設備(USB轉TTL設備、USB虛擬串口VCP、RS232/485等),若系統上沒有可用設備時，軟件會提示界面如下，此時請檢查您的電腦有相關串口外設設備或者查看設備管理器是否有對應外設驅動。

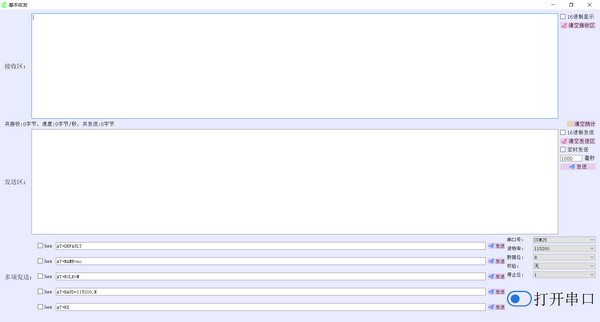

      軟件會自動搜索當前可用串口設備，搜索出的串口號為對應外設的設備號，當存在多個串口設備時，需要自行勾選需要連接的串口。常用波特率可以通過波特率設置行下拉選擇，同時若需要調試其它非常規設備，也支持手動輸入任意波特率，手動輸入時輸入完畢后請點擊電腦回車鍵進行輸入確認，不點擊回車鍵直接退出為無效輸入。設置好串口設備后，退出設置界面。在主界面點擊打開串口后地面站解析數據即開始工作。

      飛控狀態、數據波形、參數調試、虛擬遙控、飛控校準功能都是建立在地面站正常解析飛控數據的前提下，故當上述功能界面不能正常使用時，請回頭檢查串口配置和串口是否已經打開/占用。

      2、飛控狀態顯示

      飛控狀態顯示界面分飛控基本狀態、羅盤與速度、航姿儀表、IMU數據、遙控器數據、觀測傳感器數據、姿態角度曲線等模塊。用戶可以通過地面站實時可視化觀察無人機的常用狀態。用戶可以根據狀態提示來了解無人機的各個參數。

      3、數據波形顯示

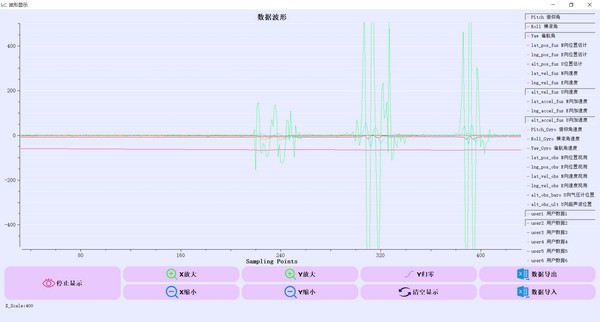

      數據波形顯示界面可以動態觀察無人機關鍵狀態的數據波形曲線，如分析各個傳感器數據、姿態數據、慣導數據、控制指令等數據，在自己研究對比飛控算法性能、濾波器參數整定、突發故障異常分析過程中非常實用。無名創新地面站預留了6組用戶數據通道可以供客戶自行發送數據。數據波形支持導入導出，文件名為電腦系統時間精確到S，導出的csv格式數據可以很方便的用數值處理軟件如Matlab、Origin等做后續數據處理分析。

      4、參數調試

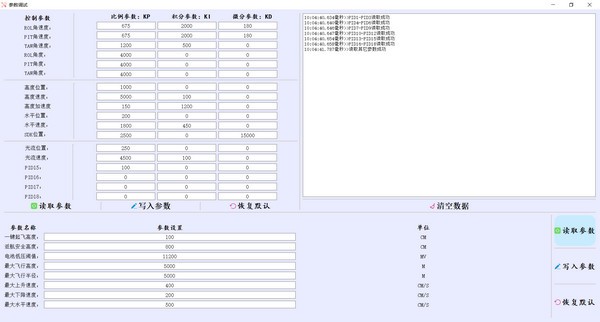

      自研飛控開發者在學習過程中需要對結合不同的動力裝對飛控PID參數進行調整，來確保無人機擁有穩定的飛行性能，關鍵參數為姿態內環—角速度環參數，主要工作是對角速度環PID參數進行整定，主PD，輔積分參數I。參數調試界面后，各個參數框中均為0，先點擊讀取參數，地面站會發送獲取參數指令給飛控，地面站獲取到飛控發上來的參數后會刷新UI界面顯示當前飛控內部參數，需要調整參數時，手動在對應參數框中輸入設定參數，點擊寫入?yún)��?shù)后，飛控即保存參數于FLASH/EEPROM中，下次上電飛控會自動從FLASH/EEPROM中讀取參數值。同理對飛控其它參數的設置過程也一樣，先讀取，更改后點擊寫入。當用戶想要恢復默認初始參數時，點擊恢復默認參數即可。用戶在設置參數寫入、恢復過程中，飛控會返回操作是否成功的應答給地面站顯示寫入狀態。
