PKPM-CAE通用仿真云計算系統，擁有完整且自主可控的仿真前后處理系統、任務調度系統、網格劃分內核和通用有限元計算內核。該系統對標國外的主流商業仿真軟件(abaqus、ansys等)，致力于滿足國內土木乃至全工業領域絕大部分通用仿真需求。

　　PKPM-CAE通用仿真云計算系統分為模型接口、前后處理以及核心求解三個子系統。

　　模型接口分為專用建模軟件接口、結構/幾何模型接口、參數化建模和模型庫。專用建模軟件接口可接入BIMBASE建立的幾何模型，以實現PKPM-CAE的復雜交互式建模功能。結構/幾何模型接口可接入PKPM和YJK等建筑設計模型和STL、IGS等通用幾何模型。參數化建模通過編寫Python腳本在軟件內實現建模功能。模型庫用于存儲既有的用戶模型，支持方便快速地調出模型進行分析。

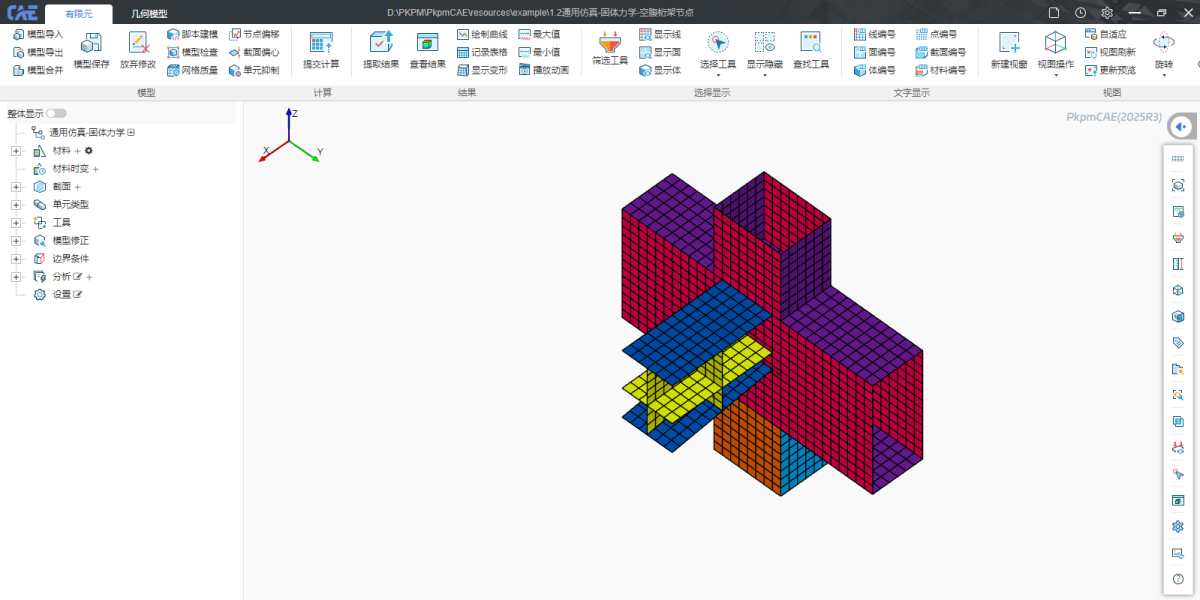

　　前后處理分為前處理和后處理。前處理提供網格劃分工具和圖形交互式修改工具。網格劃分實現將幾何模型的連續域離散為數值模型網格的功能。圖形交互式修改可使用戶方便地實現參數修改、荷載約束定義、連接關系生成、分析參數設置等功能，實現完整數值計算模型的搭建。后處理主要實現計算結果可視化展示，包括：多顯示模式的云圖展示，標量和矢量結果的云圖展示，變形圖展示，矢量箭頭圖展示，時間維度的動畫演示，隱藏破壞區域，提取節點/單元結果數據等。

　　此外，PKPM-CAE 還實現了本地、遠程、云端計算時的進程調用、任務管理、計算節點分配等功能。

　　軟件功能：

　　1.通用仿真-固體力學模塊

　　面向固體結構通用仿真需求，包含完整的CAE分析功能(模態、靜力、穩定性、隱式/顯式動力學、諧響應、譜分析、極限承載力分析等)，擁有20多種單元類型(1維/2維/3維等)和10余種材料本構模型(金屬/混凝土/巖土等)，支持幾何、材料、接觸等各種非線性，支持單元生死，支持綁定、耦合、嵌入等各種廣義連接。

　　2.通用仿真-傳熱學模塊

　　面向固體結構的溫度場仿真需求，可定義節點和單元上的熱流、對流、熱輻射，擁有1維、2維、3維熱仿真單元類型， 可模擬內部熱源、表面對流、表面熱輻射等多種工況的穩態與瞬態傳熱分析。

　　3.建筑仿真-動力彈塑性模塊

　　面向建筑結構整體彈塑性動力學分析專項需求，可自動化完成設計模型導入、計算分析、結果整理、報告書生成，基本實現了大震彈塑性分析全過程的一鍵式完成， 包含模態、靜力、顯式/隱式動力學分析。

　　4.建筑仿真-節點轉換梁模塊

　　面向建筑結構節點和轉換梁精細化分析專項需求，在導入結構設計模型的基礎上，可自動生成節點和轉換梁多尺度分析模型，支持通過腳本建立異型復雜節點模型， 并支持自動生成簡略版計算報告書，包含模態、靜力、譜分析。

　　5.建筑仿真-結構穩定模塊

　　面向躍層/大跨結構線性屈曲和雙非線性穩定分析專項需求，支持指定躍層柱進行屈曲分析獲取荷載系數，包含模態、靜力、屈曲、極限承載力分析。

　　6.工業仿真-料倉鋼板倉模塊

　　面向各種工業鋼板倉/筒倉料倉分析專項需求，支持參數化建模和加載，包含模態、靜力、屈曲、極限承載力分析。

　　7.工業仿真-工業設備振動模塊

　　面向各種工業廠房機器設備周期振動分析專項需求，分析簡諧荷載作用下、結構響應隨激勵頻率變化的規律，找出共振頻率，計算共振響應， 包含模態、靜力、諧響應分析。

　　8.石化仿真-石化LNG罐模塊

　　面向石化LNG混凝土外罐分析設計專項需求，支持參數化建模、加載、后處理，包含模態、靜力、隱式/顯式動力學、譜分析， 支持計算結果自動整理和配筋設計。
