1、包裝繪制

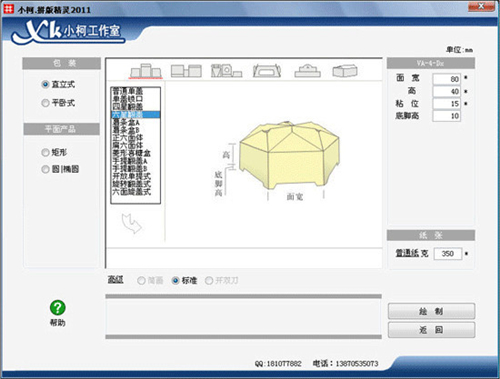

      包裝繪制窗口分為三個區域，左側是包裝的基本形態選項：如 直立式、平臥式、以及一個矩形和一個圓形選項，右側是包裝尺寸輸入?yún)^(qū)域;中間是包裝結構顯示區域;顯示區域的上端是包裝結構圖標，如您選擇的是直立式結果則顯示的是直立式的頂部結構;下端是直立式的底部結構，顯示區左側列表框是符合頂部或底部結構的具體一個包裝結構名。

      包裝繪制的操作非常簡單，選擇一個符合你要求的類型，在右側輸入尺寸，點擊繪制，中間區域即刻會顯示該包裝結構的平面展示圖，窗口下端會顯示該包裝結構的展開尺寸。

      有關矩形和圓形選項的使用：矩形或圓形一般是針對平面廣告，標簽、證卡的拼版。

      但有時您需要的包裝結構本軟件不具備，如果這個產品明顯不具備穿插、交叉拼版的可能，拼版結果還是矩形方陣。所以你可以用這個產品的外圍尺寸用矩形方式畫出來拼版。其結果仍然是一致的。

      包裝繪制完成后認為準確無誤，即可點擊完成按鈕返回到拼版窗口，如下圖所示：

      2、自動拼版

      如沒有點擊拼版計算按鈕那么請點擊拼版計算，當然在這之前您還必須選擇一個您需要的開幅，默認開幅為“分切紙”，點擊拼版計算后中間顯示區即出現如下拼版圖示：

      這時在界面右側上方區域顯示拼版的相關尺寸，中間出現一個四周邊距微調按鈕，其值是毫米，這個邊距微調只是供你判斷和檢查紙張的可用性，以做到心中有數。這四個按鈕每點擊一次移動1毫米。

      拼版顯示區下端是分類開幅選項，點擊其中一個開幅，即顯示對應該開幅的拼版結果，如該開幅不可選，則說明該開幅沒有合適的拼版方案。(如你需要查找到底那么開幅不合適，可以點擊 淘汰的 這個方案中保留了所有沒有列出的淘汰方案。

      3、印機適印范圍及其他設置

      在主界面點擊點擊【卷筒紙設置】按鈕出現下面的界面：

      常用卷筒紙幅寬：是收集的目前市場較為常見的卷筒紙幅寬規格，你可以自由添加和刪除，要添加時，請在幅寬文本框中輸入幅寬值，然后點擊添加即可，要刪除時，直接用右鍵點擊某個要刪除的幅寬，就可彈出刪除對話框。點擊刪除即可。

      印機適印范圍設置：由于用卷筒紙拼版，紙張的大小是可以靈活掌握的，但印刷機有一個進紙的上限和下限范圍，超過這個范圍是不好印刷的，所以您必須了解您企業印機設備這個進紙范圍，并輸入電腦并保存，這樣程序在進行自動化拼版時會自動排除超范圍的拼版方案。

      4、拼版樣式保存和打印

      在拼版完成后，在主界面左下端點擊【保存】可以把拼版樣式圖保存起來，以便以后參考，保存的文件是CDR 格式，大小是原寸，你可以直接從CorelDraw 程序中打開該文件。

      點擊【打印】按鈕可以把拼版樣式和拼版數據打印出來，供您下達設計和生產計劃的樣本。
