: TP300畫面設置工具
正式版 2.0.5官方版純凈下載，安心體驗

軟件大�。�3.6 MB
更新日期：2019-04-01
下載次數：4次
軟件語言：簡體中文
軟件授權：免費軟件
軟件評級：
安全檢測：無插件無病毒
軟件平臺：電腦版
軟件分類：政務及其他行業
軟件系統：WinXp/Win2003/WinVista/Win7/Win8/Win10

精品殺毒軟件

其它用戶還下載了

Office
2025-05-30
愛奇藝
2025-06-10
360瀏覽器
2025-06-18
QQ游戲大廳
2025-06-19

TP300畫面設置工具簡介

TP300畫面設置工具官方版是一款數據豐富的TP300小型人機界面設置工具，TP300畫面設置工具官方版主要是與各類PLC配合使用，可以以進行文字或等形式監視，修改PLC內容寄存器或是繼電器的數值及狀態，幫助操作人員能夠更好的去控制設備。

TP300畫面設置工具軟件特色

1、通過 TP300 編輯軟件在計算機上制作畫面，自由輸入漢字及設定 PLC 地址，使用串口通訊下載畫面

2、通訊協議和畫面數據一同下載到顯示器，無需編寫 PLC 通訊程序

3、對應機種廣泛，包括，西門子、三菱、歐姆龍、松下、施耐德、永宏、LG、臺達、AB 等主流PLC ，包括Modbus RTU、自由通訊等通用協議，以及應用于 KINCO 伺服驅動的ECOSTEP 協議

4、具有密碼保護功能

5、具有報警列表功能，逐行實時顯示當前報警信息

6、具有可選的具有時鐘模塊的型號，可以提供實時時鐘

7、19 個按鍵可被定義成功能鍵，有數值輸入小鍵盤，操作簡單，可替代部分控制柜上機械按鍵

8、自由選擇通訊方式，RS232/RS485任選

9、帶背景光STN液晶顯示，可顯示24 個英文字符 x4 行，或12 個漢字 x4 行

10、顯示器前表面符合IP65構造，防水、防油

軟件說明：

TP300畫面設置工具是可編程文本顯示器 TP300 V1 專用的組態軟件，主要是與各類PLC配合使用，可以以進行文字或等形式監視，修改PLC內容寄存器或是繼電器的數值及狀態，幫助操作人員能夠更好的去控制設備。運行于 WINDOWS 98/2000/XP 之下。該軟件使用方便，簡潔易學，能直接輸入中英文字符。

使用方法

1、打開工程后，用戶就可以新建或打開畫面。每幅畫面都可以放置文字(中英文)、指示燈、開關、數據顯示設定窗、跳轉鍵等元素。每幅畫面之間可實現自由跳轉，操作者可完成數據監視、參數設定、開關控制、報警列表監視等操作。

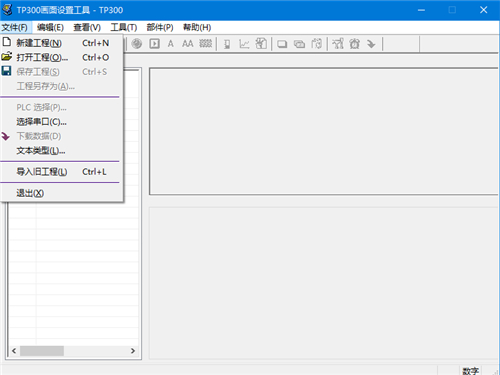

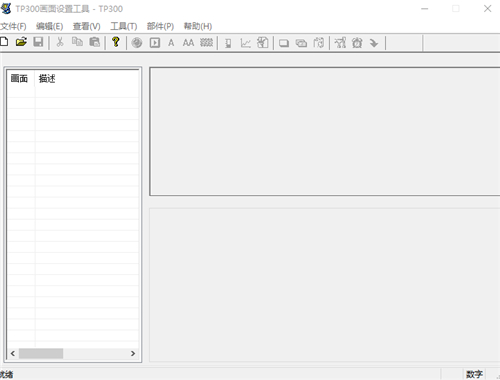

2、運行 TP300 軟件并新建工程后，屏幕顯示畫面編輯器：

3、編輯器的頂部是菜單和工具條;左側表格欄的內容是畫面號以及畫面描述。

4、畫面：顯示工程中所有畫面的序號，可以幫助快速定位;

5、描述：畫面功能的簡單文字描述。

6、編輯器的中央是畫面編輯區。在顯示區域均勻放置白色網點，網點上下左右之間的距離為 16 點間距，整個畫面為 192x64 點陣。設計者放置或移動部件時，參照臨近網點的位置，便于將部件對齊。當設計者用鼠標拖動部件移動時，每次移動的距離為 4 點的整數倍。如果需要得到任意位置的點，可以直接調節部件的 X，Y 坐標值。
