第一步

      不必說，首先你要畫出所求截面圖形。如下圖：(畫圖過程略，其作圖準確度自然影響計算結果，因此要求在畫圖成圖過程中準確性是最重要的)

      然后創建面域。如果大家很少接觸三維畫圖，那可能就不太了解這個命令，大家可以通過region命令來實現面域的創建，也可以使用快捷鍵 來實現面域的創建。什么是面域呢，其實簡單的理解，面域就是以面為一個單位的一個區域�！�—就是一個面，而不是大家所看到的多條線圍起來的框。具體什么是面域，如果不了解可以百度。

      其實很簡單，沒有想象的難。繼續。畫完了上面的圖形之后，我們就需要?jiǎng)?chuàng)建面域了。輸入region命令或是點擊快捷鍵

      第二步

      選擇對象：全部選擇，右鍵確定，這時我們發現 這是什么原因呢，這時region命令的原因。因?yàn)閯?chuàng)建面域的過程中，要求是一條線圍成的封閉范圍。上面的截面雖然已經封閉，但并不是一條線畫成的：(這個自不必說，因?yàn)槲覀儺?huà)圖就不可能一次直接用一條線畫出這個封閉圖形)那怎么辦呢?

      我們只有麻煩自己再畫一次了。創建另外一個圖層，線顏色換成其他顏色，我用藍色。然后單擊多段線快捷鍵： ，在這里 右鍵打開對象捕捉設置，全部清除然后選擇交點。確定，然后打開對象捕捉。此時畫多段線，將截面圖形再描一遍：

      閉合式要使用C閉合，以免所畫藍色截面沒有完全封閉。

      第三步

      現在就可以把之前紅色的弦刪除了：打開圖層管理器，暫時關掉藍色圖層 ，然后畫面出現：

      全部選擇刪除即可。

      再回到圖層管理器，打開藍色圖層： 顯示：

      單擊面域： 選擇對象：

      右鍵確定，左下角顯示： C成功創建。OK，下一步。

      3、查看截面質點(質心位置)。：輸入massprop命令，確定，然后選擇對象，選擇我們已經創建好的面域(——截面)： ——> 右鍵確定。彈出了我們想要的東西了：

      But,現在所有結果還不是完全正確，因?yàn)槲覀兊淖鴺?biāo)和質點不在一點，我們要不CAD圖中的坐標原點移動到質點位置。暫時記住質點位置是

      然后在命令行中輸入：UCS出現：

      把剛剛的質點坐標輸入即可，中間用英文逗點隔開輸入。輸入完成后兩次回車即可：

      最后最后激動的時刻來了，從新輸入massprop命令，即可求出我們所需的幾何特征值了!!!

      黑色即是截面積，對比表1—2，非常精確。

      黑色即是截面慣性矩Ic，也很精確。

      黑色即是中性軸到梁底距離。

      以上所有數值單位與我們課程設計例題中的表1-2單位均不同，大家自己移動小數點。

      我所說的精確是只我用CAD計算出的結果與前幾天陳勝平發的 計算結果是一樣的，很精確。至于與表1-2 的不同，那就是有兩個原因：一個是我畫的圖精度不夠，一個就是例題中的數據有誤。呵呵!

      不過這都不影響我們使用SMP或是CAD來求截面幾何特性。

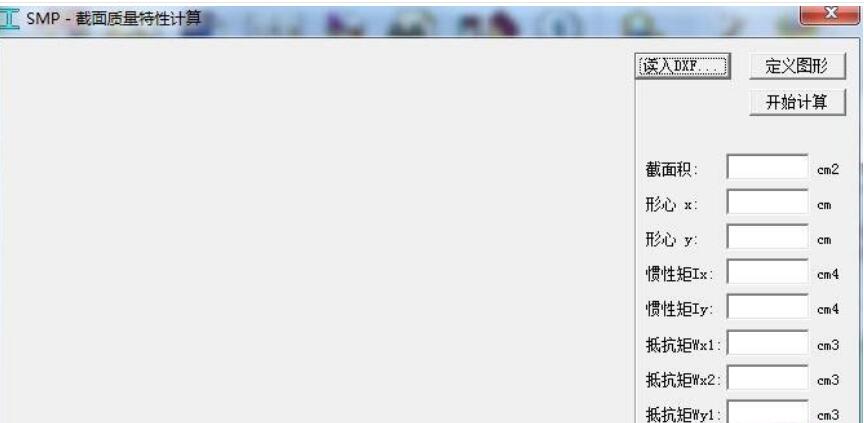

      再次我再把我用SMP求出的結果貼在下面，可供參考和對比。

      還有一個預制中梁支點截面計算結果：

      .計算截面的抵抗矩

      Wx1=慣性矩Ix÷邊界框X的一個值

      Wx2=慣性矩Ix÷邊界框X的另一個值

      Wy1=慣性矩Iy÷邊界框Y的一個值

      Wy2=慣性矩Iy÷邊界框Y的另一個值

      7.計算截面的面積矩(見圖3)

      保留要計算面積矩的部分，按前述方法生成面域，查詢面域特性

      S=該部分的面積×質心坐標Y值

      希望沒有做到這里的同學可以尋求捷徑，以節約時間。CAD還是要多學一點的，個人認為有用而無害!!祝愿大家早日完成課程設計，早早回家過暑假!
