電路圖設計軟件官方版是一款簡單易用的電路圖設計工具，電路圖設計軟件官方版內置強大的功能，提供豐富的電子、電路、電氣工程等領域的符號庫，可以輕松創建缺失符號并添加到庫中。且軟件豐富的電子、電路、電氣工程等領域的符號庫，可以輕松創建缺失符號并添加到庫中。

      功能介紹：

      1、符號庫

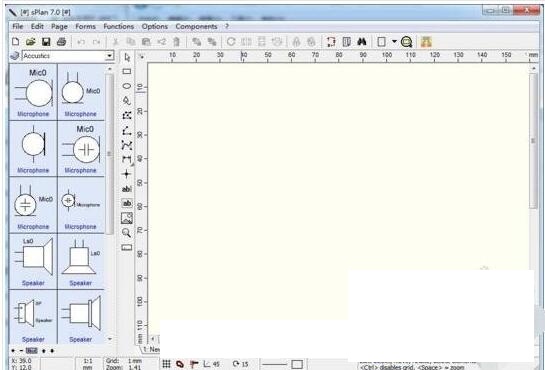

      sPlan包含相當豐富的符號庫，用于電子、電氣工程、液壓等各個領域。可以輕松創建缺失符號并添加到庫中。這使您可以根據自己的意愿組建您的個人圖書館。您可以調整庫的外觀，如寬度或顯示的列數。您還可以創建位于網絡驅動器上的新庫，以便許多用戶可以使用相同的庫。

      2、移動、旋轉、剪切、縮放

      只需用鼠標即可輕松移動，旋轉，剪切或縮放原理圖中的所有元素。沒有特殊的菜單功能或其他必要的命令。這只是sPlan的直觀和簡單處理的一個例子。

      3、狀態欄

      所有重要且經常需要的設置可以在sPlan的較低狀態欄中隨時隨地進行控制和更改。所以你不必在菜單中搜索這個選項。

      4、一個項目可以擁有許多頁面

      一個項目可以包含盡可能多的頁面，你需要的。您可以通過單擊鼠標在頁面之間切換。頁面可以很容易地排序，添加或刪除。您甚至可以導入和導出頁面以與其他項目交換。

      5、表單

      表單功能允許您將可編輯的表單加載到文檔的背景中。表格與電路圖分開編輯，以便在編輯電路圖時不會干擾您的工作。

      6、組件列表

      組件數據(如元件的標識符和值)將自動處理，同時正在編輯電路圖。只要需要，可以從組件數據生成結構化組件列表。組件列表是可編輯的，所以你可以添加例如訂單信息或任何的清單。您可以使用多個選項來創建組件列表，如排序或相同值的分組。組件列表可以包含您的項目的任何甚至全部頁面。您可以將組件列表復制到剪貼板，或者甚至可以導出組件列表，以便可以在其他程序(如Word或Excel)中使用該數據。

      7、自動重新編號

      sPlan的另一個重要特征是組件的自動重新編號。您不需要關心單個組件的編號。每個組件都可以自動獲取其索引。您可以在任何時候用重新編號功能填寫在刪除現有組件時可能出現的間隙。也可以以幾何形式對電路圖進行重新編號。 sPlan將按列或按行檢查您的電路圖，并且組件將以這種方式編號。因此，即使您以非常混亂的順序繪制了原理圖，也可以對組件進行邏輯編號。

      8、外形尺寸

      通過計劃，您可以輕松創建不同類型的維度。每一個維度都是一個可以隨時調整的獨立對象。尺寸值可以自動設置，也可以定義一個固定值。即使尺寸的設計也是可編輯的。這使您可以繪制簡單的技術結構，如案例結構等。

      9、特殊形式

      特殊形式可以幫助您創建經常需要的幾何圖形，如等邊多邊形，正弦曲線或表格。不同的形式往往可以互補。因此，可以使用例如等邊多邊形循環排列組件的多個連接。

      10、活動鏈接

      通過外部鏈接，您可以創建網站鏈接，或創建一個特殊文件(例如包含數據表的PDF文檔)。通過內部鏈接，您可以創建從圖表上的一個地方到另一個地方的活動鏈接。沒關系，如果鏈接在同一個頁面或另一個頁面上。您可以通過簡單的鼠標點擊鏈接，以便創建交互式電路圖。

      11、親子關系

      組件可以有一個父子關系。 “父母”知道他所有的“孩子”，而“孩子”知道他的“父母”。這允許一個孩子得到他的父母的標識符和價值。如果父母被改變，孩子會自動改變他的標識符。這是一個很大的優勢，特別是如果您使用接觸器和觸點或帶有多個門的IC。

      12、打印

      sPlan支持打印輸出預覽功能。在這里，您可以清楚地看到打印輸出在您的紙張上的顯示方式。您在預覽中所做的所有設置都將立即顯示，因此您可以看到每個選項的效果，而不會浪費紙張。您可以選擇打印機，調整放大率，打印紙在紙張上的位置等等。您可以打印單個頁面，選擇頁面或項目的所有頁面。橫幅功能可讓您將圖紙打印在多個頁面上。所以你可以使用普通的A4打印機創建一個A2打印輸出。

      13、瀏覽

      可以打開、查看和打印最高質量的sPlan文件。該查看器的當前版本7.0也可以打開sPlan 6.0，5.0和4.0中的所有文件。如果您想發布您的原始圖表，例如在互聯網上，您可以提供免費的查看器軟件下載。因此，您的網頁的所有訪問者都可以打開。查看和打印您的電路圖，無論他們是否擁有sPlan。
