1.更新面板示意圖中的線號注釋

　　更新面板示意圖中的線號注釋(包括端子)，同時更新項目范圍或圖形范圍內的線號。

　　2.包含規格信息的增強型電纜標記庫

　　顯示電纜標記的規格信息以及導線顏色或 ID。

　　3.活動見解

　　新的“更改內容”見解概述了在“保存的活動”之間所做的編輯，從而允許您高效地繼續工作。

　　4.連接的支持文件

　　支持文件現已連接，這意味著 Autodesk Docs 項目中的所有圖形和協作者都可以共享一組支持文件。

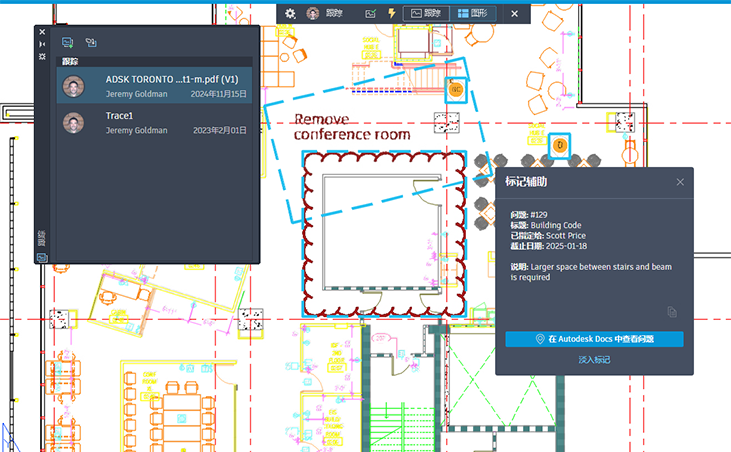

　　5.標記輸入和標記輔助

　　對“標記輸入”和“標記輔助”進行了改進，即在將標記從 Autodesk Docs 輸入到 AutoCAD 時，使繪圖人員可以更輕松地合并修訂。

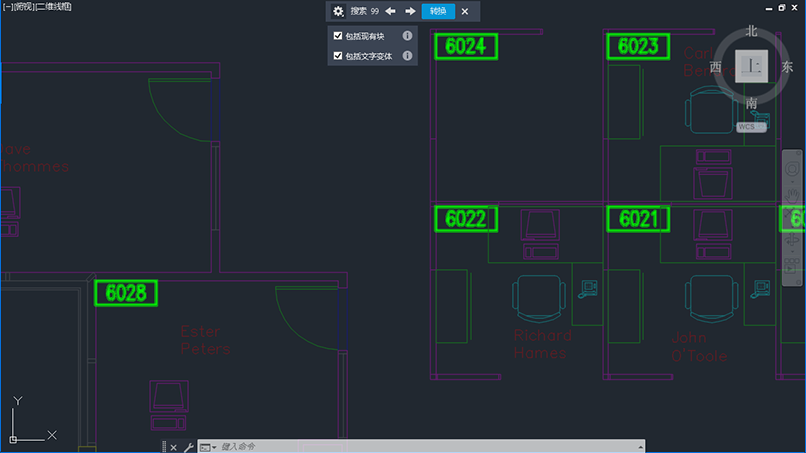

　　6.智能塊：搜索和轉換

　　除了相同的塊之外，此功能現在還可以查找文字變體，以進一步簡化 AutoCAD 中的重復性任務。

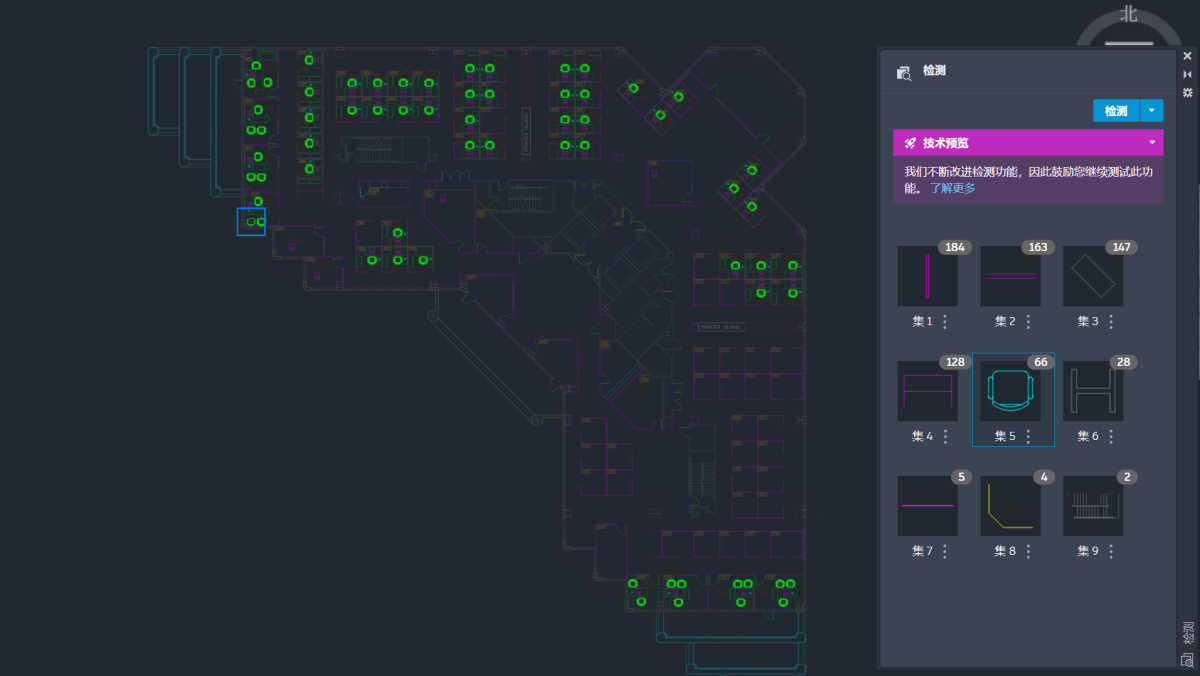

　　7.智能塊：檢測和轉換

　　在此版本中，“檢測”改進了檢測功能，以及更改和編輯主實例的選項。

　　8.為 CENTERLINE 和 CENTERMARK 添加了圖層選項

　　在此版本中，我們將 CENTERLAYER 系統變量集成到了創建新中心線和中心標記的工作流中。

　　9.質量改進

　　源/目標箭頭

　　如果在交互參考設置中配置了 %S，源/目標箭頭中的圖紙編號則不再重復，因為 %N 替代了這些設置。

　　現在，AEUPDATESIGREF 在所有類型的更新中具有一致的行為，包括項目范圍內、圖形范圍內和拾取。

　　現在可以按預期復制目標箭頭，并從最近使用、圖形或項目按鈕中選擇源信號代碼。

　　當編輯源箭頭符號并將其更改為新的源信號代碼時，不再顯示導線圖層不匹配提示。

　　自定義源/目標箭頭所需的文件已恢復�，F(xiàn)在，更新后的步驟在“幫助”中提供。

　　目錄更新

　　現在，可以使用 TEXTVALUE 在原理圖、面板和單線元件之間無縫推送多個目錄值。

　　與原理圖元件類似，AEUPDFROMCAT 現在會更新示意圖的 TEXTVALUE。

　　現在，使用目錄查找將目錄信息指定給示意圖時，可以在示意圖上正確導入自定義屬性的 TEXTVALUE 信息。

　　端子排編輯器：現在，可按預期在“端子排編輯器”中編輯附件并切換到其他目錄條目。

　　項目管理器

　　復制項目會自動重命名文件夾以匹配項目名稱。

　　現在，在復制項目時，可以選擇驅動器的根目錄(例如，D:\)作為新項目位置。

　　報告

　　在“項目特性”中選擇“逐個零件號”后，“購買結算列表格式”會為具有裝配代號的多個目錄條目顯示正確的條目號。

　　現在即使 SET 文件具有不受支持的索引值 0(表示第一列作為排序選項)，也可以正常生成 BOM 表報告。

　　現在，具有多個目錄條目和跳線的端子數量會正確顯示在 BOM 表報告中。

　　現在使用基于項目標題欄作為數據字段源的報告格式文件創建圖紙清單報告時，列標簽(數據字段名稱)會與列內容(數據)匹配。

　　交互參考：在 X-Y 柵格或 X 區域格式參考樣式的“瀏覽”對話框中，交互參考現在可以識別并顯示大于 100 的參考編號。

　　常規

　　在土耳其語區域設置下，AutoCAD Electrical 不再發生崩潰。

　　快捷菜單現在可以在 DPI 設置不是 100% 的情況下正確顯示位置。

　　10.GDI 打印增強功能

　　改進了與 Windows 系統打印機的兼容性，從而更有效地處理自定義配置設置。默認情況下，此增強功能處于啟用狀態。像往常一樣，使用首選的 Windows 系統打印機打印。打印機的自定義設置將在打印期間使用并保存為 .PC3 文件。

　　11.GPU 文字

　　增強了 GPU 文字的選擇效果，提高了顯示質量。使用“圖形性能”對話框中的新選項，可以在使用 GPU 加速時更好地控制 TrueType 字體的顯示。GPU 文字處理針對中文、日語、韓語以及從右到左的語言(如阿拉伯語和希伯來語)進行了優化。

　　注：TrueType 字體的 GPU 文字優化僅在 DirectX 12 高級模式下可用。使用 GRAPHICSCONFIG 命令驗證設備。

　　12.對 FASTSHADEDMODE 系統變量的更改

　　添加了兩個支持 FASTSHADEDMODE 的新視覺樣式：“隱藏”和“概念”。當使用名稱中包含“(快速)”的視覺樣式時，F(xiàn)ASTSHADEMODE 可提高大型三維模型中的導航性能。

　　13.性能改進

　　現在，在打開圖形文件期間，光柵圖像會在后臺異步加載。

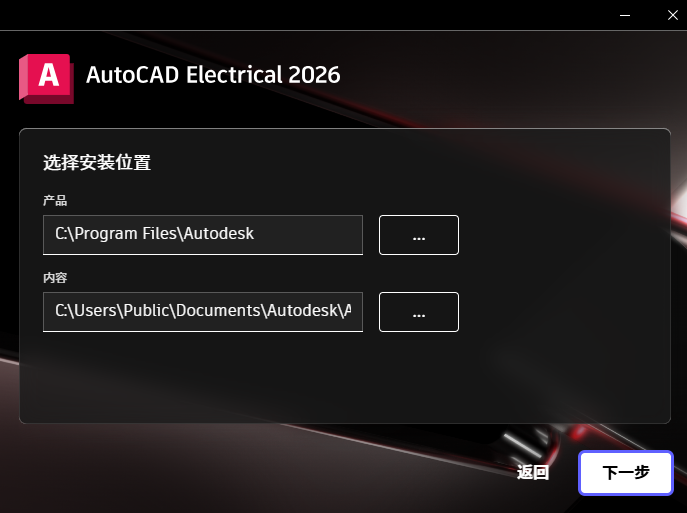

　　14.安裝程序

　　AutoCAD Electrical 2026 工具集提供了更快、更可靠的安裝和展開體驗。
