一、繪圖環境設置

      軟件提供有方便靈活的繪圖環境設置，包括繪圖比例、圖層、用地分類和顏色、用地屬性、文字高度、標注位數、坐標關系等設置，還包括坐標網格繪制、圖框繪制、指北針繪制和風玫瑰繪制工具，另外還可以針對不同圖紙類型設置相應的圖紙內容，方便出圖。

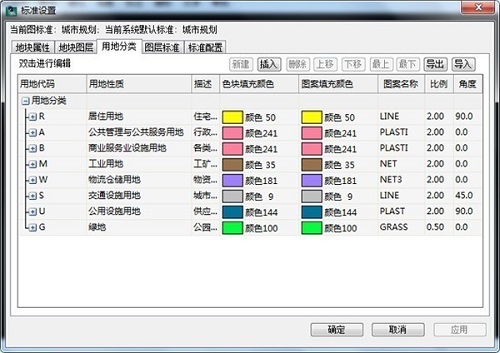

      標準設置

      二、地形

      快速識別、定義自然等高線;處理由離散點形成的地形數據，自動識別和轉換圖上的標高文本數據，利用自然標高數據自動生成方形網格和三角網格曲面、三維地形模型，計算單點標高，生成等高線，繪制地形斷面圖。

      三維地形

      高程分析

      三、土方

      根據地形條件不同可選用網格法或斷面法進行土方計算和優化計算，同一圖中可設多個網格體系，自動提取各網格交點自然標高和設計標高，同時也可根據要求定義場地內任意點的設計高程，自動計算并統計、標注區域及邊坡土方、標高，形成三維地形及繪制任意地形斷面，斷面圖動態設計，自動更新工程量表。

      土方計算

      土方三維

      多級放坡

      四、道路

      采用自定義對象技術，參數化繪制各類型道路，快速處理各種類型交叉口及弧線道路。方便且迅速修改已繪成道路的位置、板塊寬度、左右建筑紅線后退距離、道路名稱等參數。道路自動交叉處理，倒角、倒弧處理，倒角半徑修改，自動繪制、編輯車港，喇叭口，道路中心環島，綠化帶等道路配套設施。

      主要有以下特點：

      1.參數化繪制道路：繪制道路時可指定道路的名稱、類型、級別、道路基本數據等信息，并可以繪制完成后方便地查詢編輯。

      2.快速轉化路網：在已經設計好路網中心線的基礎上，可以智能化地快速把路線轉換為所需板塊類型的道路網。

      3.自動化的交叉處理：可以處理各種類型的道路交叉，并且在任意一條道路修改之后，交叉口可以自動更新。

      4.可自動更新的標注：道路相關標注與道路渾然一體，可隨著道路的移動而移動，標注數據也可隨道路數據的變化而自動更新。

      5.方便的統計查詢：繪制道路時設置的所有道路信息以及道路面積，綠化面積等數據都可以在對象特性管理器中進行統計查詢。

      道路繪制

      道路信息

      路口渠化

      道路相關標注

      五、豎向

      對各種道路參數進行自動編輯、標注，快速形成道路系統分析圖，自動搜索并標注各控制點坐標和自然、設計標高，自動計算并標注排水方向，生成設計等高線，簡單快速地定義道路樁號、道路標高，自動生成橫、縱斷面結構及板塊分析圖，快速計算道路土方，并具備擋土護坡設計、自動沿道路布雨水口、雨水明溝計算等功能。

      道路豎向

      道路土方

      六、地塊

      可以進行總規、分規、詳規、村鎮規劃的設計。

      軟件按照國家標準設置用地分類，并可由用戶建立自己的本地標準。地塊的顏色、填充圖案、圖層、指標可由用戶按需要進行設置。支持多套標準，可快速進行標準切換。

      自動標注、填充、自動統計出表;編輯地塊性質后自動更新填充圖案和圖層;原有地塊的編輯、查詢、分割、編號重排等;地塊指標支持DWG和Excel互動;地塊支持島的形式。

      指定分圖范圍和地塊就可快速分圖，自動創建地塊指標表和圖例，地塊屬性調整時會自動更新指標表。

      使用可選模塊，可以在進行規劃設計時直接調閱ArcSDE庫中的地形圖、上位規劃等數據。地塊(包括指標屬性)、道路、管線等各類設計成果可以導入ArcSDE、ArcGIS個人空間數據庫(MDB)、ArcGIS Shp文件等。

      地塊分類

      分圖圖則

      七、小區規劃

      軟件包含了大量的民用及工業建筑圖庫。分類繪制各種建筑物，與本軟件中"綠化配景"結合，可進行所有的居住區和總圖設施的繪制;線轉住宅功能可方便的將其它軟件所繪建筑轉化為本軟件可識別的建筑，結合鳥瞰中的平面建筑轉三維功能,可方便的進行三維建模工作;快速定義、編輯建筑參數，快速統計小區各種用地性質，自動統計生成建構筑物表、經濟指標表、居住區用地平衡表等，可繪制小區內部的游憩小路、入樓道、臺階坡道等 設施，并進行相關參數標注和統計。

      小區規劃

      八、管線綜合

      快速的繪制、查詢編輯各種管線、管溝、管架、管枕等，自動進行管道空間碰撞間距檢查，對管線交叉點的查詢和標注，自動繪制標示任意管線斷面圖。

      九、綠化配景

      新增圖塊填充、光柵填充工具，滿足用戶更高要求。系統存有各種形式的園林小品圖庫、綠化植被等，自動分析全圖，進行道路兩旁樹木的布置，各種小路的繪制及其鋪裝，并備有大量鋪裝圖庫，各鋪裝磚的顏色自己設置，局部景觀處理等。

      綠化配景

      景觀分析線

      十、三維鳥瞰

      可以快速實現樹、建筑物、地貌、道路等實體由 二維到三維的自動轉換、生成任意角度的鳥瞰圖，直接進行三維真彩實體切換生成真實效果圖，可對門、窗、廊等進行細部處理，產生更為精細生動的效果。

      三維鳥瞰

      十一、表類及其他

      提供規劃專業數十種通用表格，表格項目可根據需要設置，自動統計出表。建立了大量的詳圖庫、資料庫、文字庫等，并且都可由用戶自行擴充;提供了功能齊全的文字菜單，使書寫、編輯的工作變得異常方便;另建立了圖層、管線、地塊等諸多方面的開放體系，借助這一體系用戶可方便地對本軟件系統設置修改，以更加貼近本單位的設計習慣。提供繪圖所需的實用工具集、規范檢測等。
