J型天線計算器最新版是一款基于J型天線設計打造的計算工具。J型天線計算器最新版內置優秀實用的功能，只要輸入所需要的頻率可以計算出天線的尺寸參數。用戶可以通過輸入所需要的頻率就能計算出天線的尺寸參數。
J型天線簡介
J型天線計算器最新版又叫波蘭人天線，其特點是輻射仰角低且有一定的增益，效率是1/4 GP天線的二倍。J型天線上邊的部分是輻射段，下邊的部分是匹配段。調整好的J型天線的阻抗為純阻50歐，可直接與50Ω同軸電纜連接。由于其取材容易制作簡單，得到了許多HAM的喜歡。
工作原理
J型天線這是在V/UHF波段很流行的無定向天線
基本的J型天線是一個半波垂直振子,很象一個偶極振子天線。這種設計來自于半波偶極振子的饋電方法。傳統偶極振子或地網天線的幅射圖常被饋線及靠近饋線的塔架、其它支持物等常常與天線平行的反射體所影響。而J型天線則因為它與饋線的交互作用最小所以幅射圖相似于理想的垂直偶極振子。
J型天線的性能至少從理論上等于在理想的地面上有一個 1/4 波長的幅射體。
J型天線終端為高阻抗的1/2波長振子上也有與低阻抗電纜相匹配的饋電點。這是通過設置一段1/4波長的線段來實現的。這段匹配線的一端與1/2波長振子另一端相連。在那短接處和高阻抗終端間是靠近50Ω的點，饋線就接在這個地方。
本軟件用于設計J型天線，為方便國內HAM友理解特將軟件漢化以方便使用。

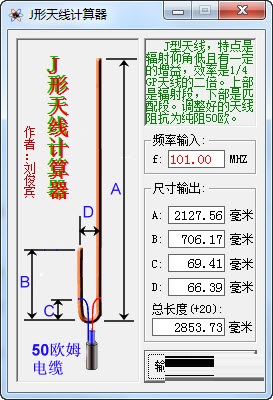

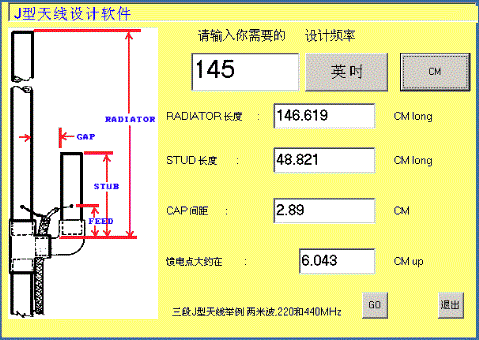

下圖是軟件工作界面：
